Enregistreur Hyper Deck
BM/HYPDEC BLACKMAGIC
Systèmes & Périphériques
L’enregistreur broadcast Blackmagic Design HyperDeck Studio HD Plus possède toutes les fonctionnalités performantes du modèle Mini, ainsi que des connexions et des commandes supplémentaires. Il dispose d’un haut-parleur intégré, d’une prise pour casque, d’un monitoring SDI et de sorties 6G-SDI avec signaux fill et key.
Caractéristiques techniques
Données techniques
Entrées vidéo SDI : 1
Sorties vidéo SDI : 2
Sorties moniteur SDI : 1
Débits SDI : 270 Mb, 1,5 G, 3G, 6 G
Entrées vidéo HDMI 2.0 : 1
Sorties vidéo HDMI 2.0 : 1
Haut-parleur intégré : mono
Sortie audio : 1 prise casque 6,35 mm
Écran : LCD 2,2″

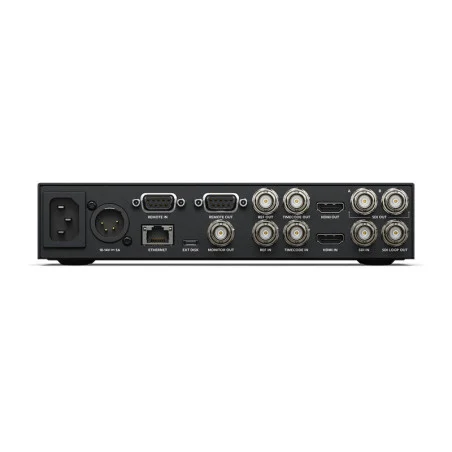

Connexions Time Code : 1 x BNC IN, 1 x BNC OUT
Connexions de référence : 1 x BNC IN, 1 x BNC OUT, Tri-Sync ou Black Burst
Entrées audio SDI : 16 canaux audio intégrés
Sorties audio SDI : 16 canaux audio intégrés
Entrées audio HDMI : 8 canaux audio intégrés
Sorties audio HDMI : 8 canaux audio intégrés
Télécommande : 1 x RS-422 IN, 1 x RS-422 OUT
Configuration de l’enregistreur : via l’interface utilisateur ou le protocole Ethernet Blackmagic HyperDeck
Ethernet : 1 Gb/s
Interface informatique : 1 x USB Type-C 3.0 (jusqu’à 5 Gb/s) pour l’enregistrement sur disque externe, la sortie webcam, la configuration et les mises à jour du logiciel
Caractéristiques techniques
Médias
Supports : 2 emplacements pour cartes SD, 1 port d’extension USB-C 3.0 pour l’enregistrement externe de SD, HD, 2K DCI, Ultra HD et 4K DCI
Type de support : cartes SD UHS-I et UHS-II
Format du support : peut formater le support vers les systèmes de fichiers ExFAT (Windows / Mac) ou HFS+ (Mac)
Codecs pris en charge
ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime pour tous les formats jusqu’à 2160p 30. Lecture uniquement de ProRes 4444 QuickTime jusqu’à 1080p 60 avec routage automatique du remplissage et de l’incrustation sur les sorties SDI A et B. DNxHD 220x, DNxHD 220x MXF, DNxHD 145, DNxHD 145 MXF, DNxHD 45, DNxHD 45 MXF pour les formats HD 720p et 1080p jusqu’à 60 ips. DNxHR HQX, DNxHR HQX MXF, DNxHR SQ, DNxHR SQ MXF, DNxHR LB, DNxHR LB MXF pour les formats 2K DCI et 2160p jusqu’à 30 ips. H.264 SDI 4:2:2 10 bits, H.264 High 4:2:0 8 bits, H.264 Medium 4:2:0 8 bits, H.264 Low 4:2:0 8 bits pour tous les formats jusqu’à 1080p60

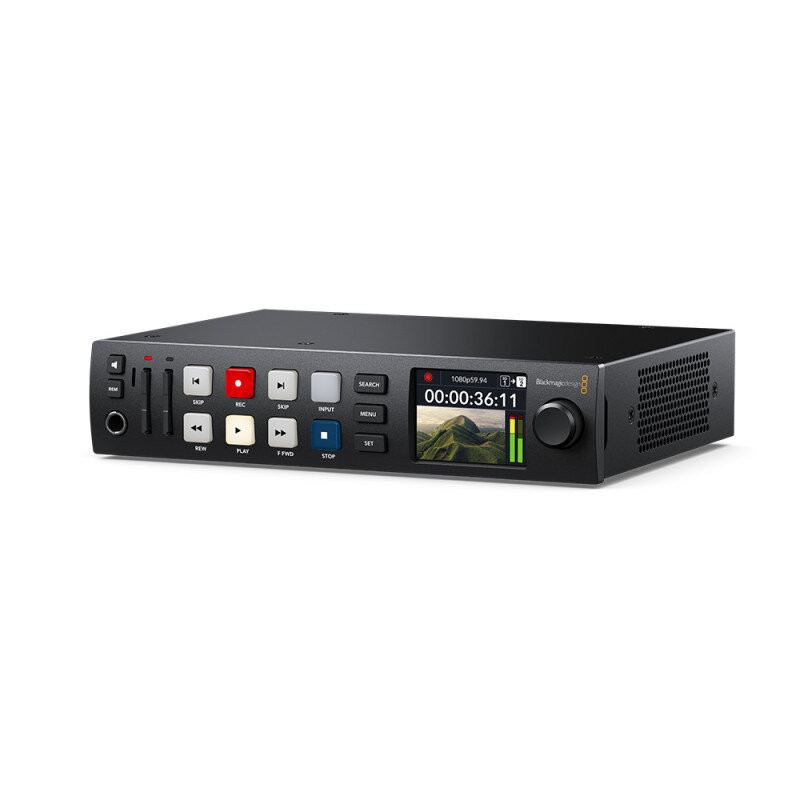

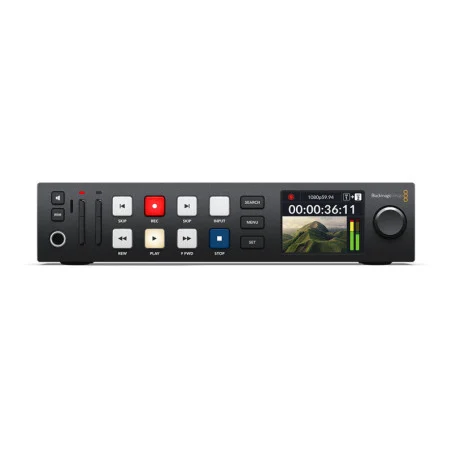

Panneau de commande intégré : 13 boutons pour le transport et le contrôle de l’appareil avec molette de recherche et écran couleur 2,2″
Contrôle externe : contrôle de l’appareil RS-422, démarrage/arrêt SDI, exécution du timecode. Protocole Ethernet Blackmagic HyperDeck inclus. Téléchargement de fichiers FTP à distance possible.
Logiciels inclus : Blackmagic OS, configuration Blackmagic HyperDeck, mise à niveau logicielle interne chargée au démarrage du système ou via la configuration Blackmagic HyperDeck à l’aide du port USB
Systèmes d’exploitation
Mac 10.15 Catalina, Mac 11.1 Big Sur ou version ultérieure
Windows 10, 64 bits
Écran LCD 2,2″ intégré pour la surveillance vidéo, audio et du code temporel ainsi que pour les paramètres de menu
Voyants LED au-dessus des emplacements pour cartes SD
Alimentation électrique 1 x interne 100 – 240 V CA 50/60 Hz – 1 entrée XLR 4 broches 12 V CC pour alimentation externe ou utilisation sur batterie
Consommation électrique : 100 W max.
Dimensions : 22,1 x 5,5 x 17,5 cm
Poids : 1,1 kg
Température de fonctionnement : 0 à 40 °C
Température de stockage : -20° à 60° C (-4° à 140° F)
Humidité relative : 0 % à 90 % sans condensation
Normes
Normes vidéo SD : 525i 59,94 NTSC, 625i 50 PAL
Normes vidéo HD : 720p 50, 720p 59,94, 720p 60, 1080i 50, 1080i 59,94, 1080i 60, 1080p 23,98, 1080p 24, 1080p 25, 1080p 29,97, 1080p 30, 1080p 50, 1080p 59,94, 1080p 60, 1080PsF 23,98, 1080PsF 24, 1080PsF 25, 1080PsF 29,97, 1080PsF 30
Normes vidéo 2K DCI : 2Kp 23,98 DCI, 2Kp 24 DCI, 2Kp 25 DCI, 2Kp 29,97 DCI, 2Kp 30 DCI
Normes vidéo Ultra HD : 2160p 23,98, 2160p 24, 2160p 25, 2160p 29,97, 2160p 30
Normes vidéo 4K DCI : 4Kp 23,98 DCI, 4Kp 24 DCI, 4Kp 25 DCI, 4Kp 29,97 DCI, 4Kp 30 DCI
Conformité SDI : SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M niveau A et B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2084 et SMPTE 2108-1.
Prise en charge des métadonnées SDI : HD RP188 et sous-titrage codé CEA-708. Métadonnées HDR prises en charge sur SDI.
Formats HDMI pris en charge : 525i 59,94 NTSC, 625i 50 PAL, 720p 50, 720p 59,94, 720p 60, 1080i 50, 1080i 59,94, 1080i 60, 1080p 23,98, 1080p 24, 1080p 25, 1080p 29,97, 1080p 30, 1080p 50, 1080p 59,94, 1080p 60, 2Kp 23,98 DCI, 2Kp 24 DCI, 2Kp 25 DCI, 2Kp 29,97 DCI, 2Kp 30 DCI, 2160p 23,98, 2160p 24, 2160p 25, 2160p 29,97, 2160p 30, 4Kp 23,98 DCI, 4Kp 24 DCI, 4Kp 25 DCI, 4Kp 29,97 DCI, 4Kp 30 DCI
Échantillonnage audio : norme de télévision 24 bits, fréquence d’échantillonnage de 48 kHz
Échantillonnage vidéo : 4:2:2 YUV
Précision des couleurs : 10 bits
Espace colorimétrique : REC 601, REC 709, REC 2020. Des LUTS 3D à 33 points peuvent être appliqués à la sortie moniteur SDI
Prise en charge HDR : Hybrid Log-Gamma, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084
Prise en charge multi-débits : détection automatique de SD, HD et 6G-SDI
Protection contre la copie : L’entrée HDMI ne permet pas la capture de sources HDMI protégées contre la copie. Vérifiez toujours la propriété des droits d’auteur avant de capturer ou de distribuer du contenu.
