ZONDA3FX AYRTON
Projecteurs asservis

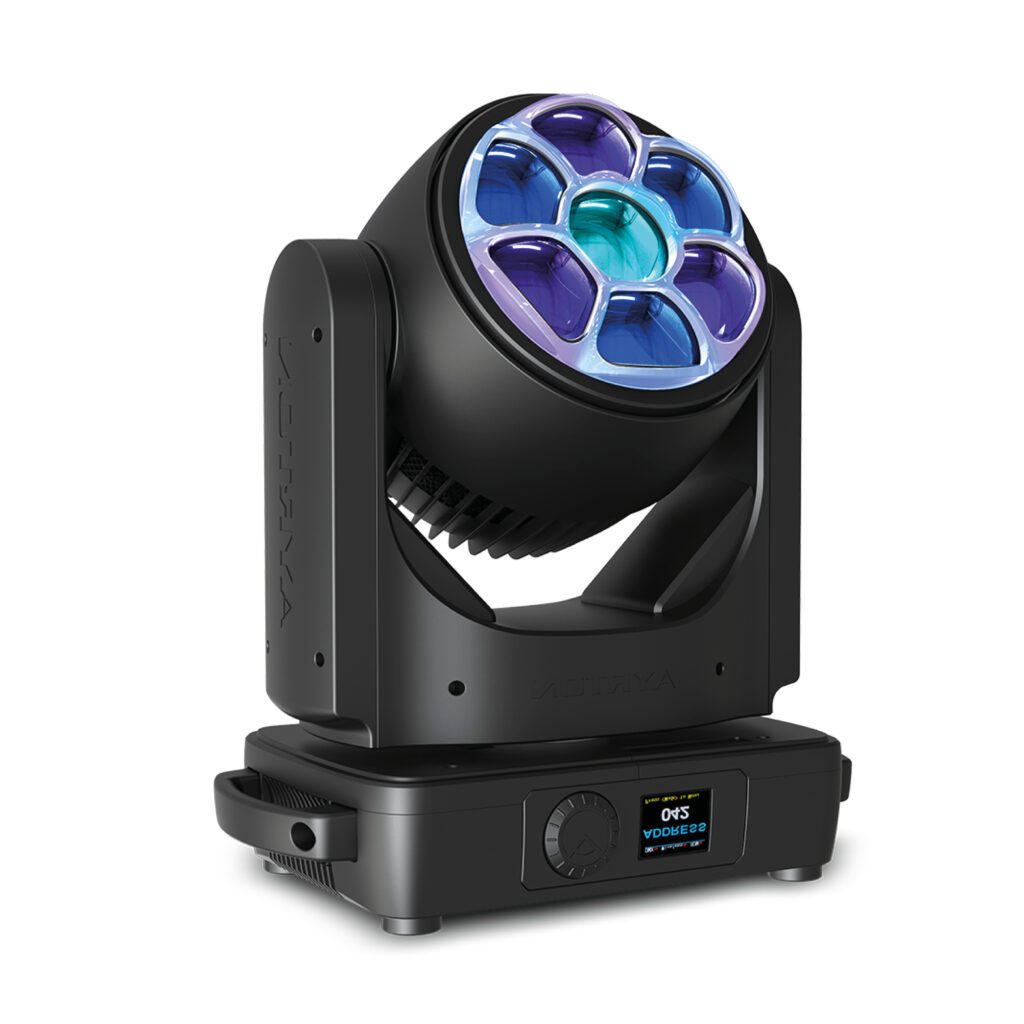

ZONDA 3 est un projecteur polyvalent aux effets étonnants qui peut passer du faisceau au wash avec une grande facilité. Sa vitesse de déplacement et ses dimensions réduites augmentent son potentiel dynamique. Grâce à sa taille, il est facile à utiliser dans des compositions avec rideaux ou matrices. Equipé de sept sources LED hautes performances de 40 W avec RGB+W, ZONDA 3 propose un système optique propriétaire composé d'un cluster monobloc unique de 170 mm en PMMA, qui améliore la cohérence du faisceau, et de sept guides de lumière en verre dont la surface de sortie présente une microstructure optique. Une lentille de transmission tronquée de 50 mm dont la surface optique est équivalente à celle d'une lentille ronde de 70 mm, permet à ZONDA 3 d'obtenir un faisceau très intense avec un rapport de zoom de 14:1 et une large plage de zoom de 4° à 56°. Cette combinaison LED/système optique est capable de produire un flux lumineux de 5 200 lumens et un mélange parfaitement homogène de couleurs pastel et saturées quelle que soit la combinaison de couleurs choisie
ZONDA-3-FX_User-Manual_V1.0_EN_40-Pages Caractéristiques techniques
Données techniques
Système optique haute résolution à 2 éléments avec zoom 14:1
Ouverture du faisceau : 4° à 56°
Zoom linéaire motorisé rapide
7 lentilles frontales à bords tronqués de 50 mm
Groupe de lentilles frontales de 170 mm
7 sources LED haute puissance RGBW de 1 000 lumens
Puissance totale du luminaire : jusqu’à 5 200 lumens
IRC : jusqu’à 86
Durée de vie nominale : L70 : jusqu’à 40 000 heures
Gestion des sources sans scintillement, adaptée aux applications TV et à tous les événements enregistrés en vidéo
Positionnement extrêmement précis
Tête mobile fonctionnant via une résolution de 8 ou 16 bits
Les moteurs pas à pas haute résolution commandés par des microprocesseurs garantissent une précision extrême et des mouvements fluides
Repositionnement automatique PAN et TILT
Gamme de tête mobile : rotation panoramique et inclinaison infinies
Caractéristiques spécifiques
Mélange sophistiqué de 4 couleurs RGBW, atteignant un indice de rendu des couleurs élevé
Faisceau lumineux uniforme sans ombres de couleur et teintes de couleurs riches, saturées et pastel
4,29 milliards de couleurs (résolution 8 bits)
Roue chromatique virtuelle, comprenant les préréglages de température de couleur blanche les plus courants
Capacités d’effets graphiques 2D et 3D
Les effets peuvent être couplés à des applications de faisceau, de lavage ou de matrice
Effets de motifs intégrés avec commandes de vitesse et de fondu pour les applications scéniques
Contrôle individuel de chaque pixel
Effet Liquide ™
Variateur électronique, permettant un réglage parfait de la lumière de 0 à 100% sans variation de couleur
Effet stroboscopique blanc ou couleur, avec réglage de la vitesse de 1 à 25 flashs par seconde
Adressage DMX local du luminaire et des paramètres optionnels via son panneau de contrôle LCD intégré
Adressage DMX à distance du luminaire et des paramètres optionnels via un contrôleur DMX RDM standard
Menu d’information incluant compteur horaire, température, version du logiciel
Caractéristiques du matériel
Écran LCD graphique pour l’adressage et les réglages des fonctions spéciales, avec fonction flip
Cliquer sur la molette pour définir les fonctions
Protection contre les températures excessives
Récepteur CRMX TiMo™ RDM sans fil intégré de LumenRadio™
Connecteurs XLR 5 broches mâle et femelle pour connexion DMX
Connecteurs RJ45 IN / OUT ethercon pour connexion ArtNet™
Connecteurs powerCON TRUE1 IN / OUT pour la connexion électrique
Protocole DMX 512, via câble DMX ou système sans fil
Compatible DMX-RDM
Mode autonome et modes maître/esclave
Protocole ArtNet™ et sACN via câble Ethernet
Panneau de commande local, avec écran LCD
Choix de 3 modes DMX (de 26 à 79 canaux DMX)
Caractéristiques techniques
Alimentation électronique avec PFC actif
100 à 240 volts – 50/60 Hz
Puissance : 350 W maximum
Système de refroidissement avancé
Ventilateurs à vitesse variable à réglage automatique pour un fonctionnement silencieux (mode automatique)
Modes de ventilation sélectionnables : automatique, scène et studio
Protection de sécurité contre les excès de température
Indice de protection IP20
Finition extérieure : noir (Carbone)
Système de supports de fixation : deux supports Omega 1/4 de tour conçus pour être utilisés avec des pinces standard
Points de fixation : quatre fixations de verrouillage 1/4 de tour permettant l’installation des supports Omega sur le luminaire
Point d’attache du câble de sécurité
Positions de fonctionnement : toutes (appareil au sol ou fixé sur un support)
Température ambiante maximale autorisée (Ta max) : 45 °C (113 °F)
Température ambiante minimale autorisée (Ta min) : -10 °C (14°F)
Distance d’utilisation minimale : 1 m (3,28 pi)
Produit : 365 x 404 x 233 mm (l x h x p)
Poids : 11,1 kg
